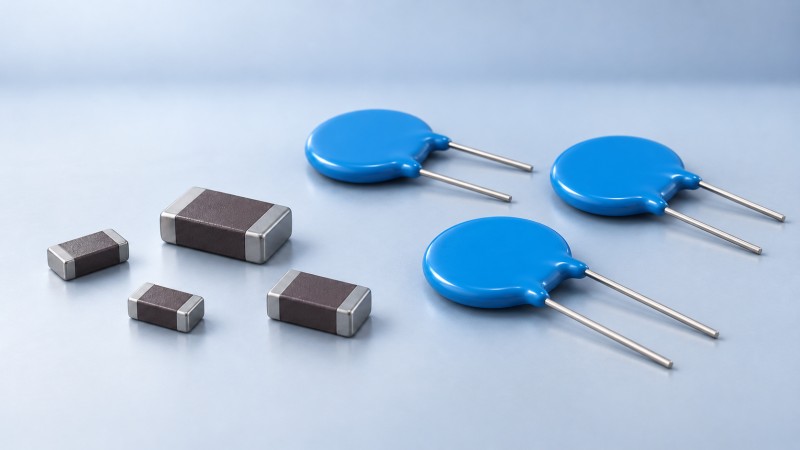

Při výrobě keramických kondenzátorů se elektrody tradičně vyrábějí tiskem stříbrné pasty, po kterém následuje sušení a spékání. Vzhledem k tomu, že stříbrná pasta obsahuje vysoký podíl stříbra a vytváří relativně silné vrstvy elektrod, je celková spotřeba stříbra značná, což činí kolísání cen stříbra přímým faktorem ovlivňujícím náklady na materiál elektrod.
Během posledních dvou desetiletí se trvalý růst cen stříbra stal pro výrobce keramických kondenzátorů nevyhnutelnou proměnnou. Na základě průměrných ročních mezinárodních cen stříbra činila průměrná cena stříbra v roce 2008 přibližně 3 350 RMB/kg a v roce 2025 vzrostla na přibližně 9 190 RMB/kg, což představuje přibližně 2,7násobný nárůst za 17 let.
Kromě vysoké ceny stříbra se stále více projevují i omezení konvenčního procesu výroby stříbrné pasty. Tisk, sušení a spékání zahrnují několik procesních kroků, intenzivní manipulaci s materiálem a manuální operace. Zároveň stále přísnější environmentální požadavky a poptávka po automatizované výrobě nutí výrobce k přehodnocení jak elektrodových materiálů, tak i procesů nanášení, se zaměřením na snížení spotřeby stříbra, zkrácení procesního řetězce a dosažení vysoce automatizované hromadné výroby.
Zatímco se průmysl stále do značné míry spoléhal na zpracování stříbrné pasty, společnost Zhenhua Vacuum a její zákazník již začali zkoumat přístup „nahrazení stříbra mědí“.
Myslíme dopředu: Poptávka zákazníků předběhla trh
V roce 2008, kdy se na trzích přehnala globální finanční krize a nejistota se zvyšovala, začal přední domácí výrobce špičkových keramických kondenzátorů vyhodnocovat potenciální dlouhodobé dopady kolísání cen surovin a transformace výrobních procesů ještě předtím, než rostoucí ceny stříbra vytvořily přímý tlak na náklady.
Zákazník proto do své dlouhodobé výrobní strategie začlenil optimalizaci procesu výroby elektrod: snížení závislosti na stříbře a vystavení se kolísání cen stříbra při zachování výkonu a spolehlivosti produktu; a zároveň přechod výroby elektrod z ručních a poloručních operací na automatizovanou, standardizovanou hromadnou výrobu s cílem zlepšit konzistenci produktů, stabilitu procesu a dlouhodobou schopnost dodávek.
Zákazník oslovil společnost Zhenhua Vacuum, aby společně prozkoumali novou technickou cestu: Mohl by být k výrobě keramických kondenzátorových elektrod použit alternativní materiál, zatímco nový proces nanášení a automatizované výrobní zařízení by umožnily dlouhodobou, stabilní a velkoobjemovou výrobu?
Raný průzkum: Rekonstrukce elektrodového procesu s mědí
Na začátku projektu nebylo k dispozici žádné zavedené řešení. Alternativní materiál musel poskytovat dobrou elektrickou vodivost a cenové výhody a zároveň poskytovat vynikající přilnavost povlaku a dlouhodobou spolehlivost. Nový proces musel být také kompatibilní s automatizovanou výrobou.
Po několika kolech technického hodnocení se měď ukázala jako schůdná možnost. Její elektrická vodivost se blíží vodivosti stříbra a její materiálové náklady jsou výrazně nižší. Měď je však náchylná k oxidaci při zvýšených teplotách, což znamená, že konvenční proces nanášení stříbrné pasty nebylo možné jednoduše replikovat. Metoda nanášení, procesní parametry i výrobní zařízení musely být nově vyvinuty.
V té době neexistovaly žádné zavedené domácí příklady hromadné výroby měděných elektrod pro keramické kondenzátory. Vývoj materiálů, procesních technologií a zařízení musel začínat od základů. Společnost Zhenhua Vacuum se do projektu nezapojila od rané fáze a úzce spolupracovala se zákazníkem na stanovení technického postupu. Zkoušky vzorků, ověřování povlaků a vývoj procesu hromadné výroby probíhaly souběžně s konstrukcí zařízení, což umožnilo společný vývoj procesu nanášení a výrobní linky.

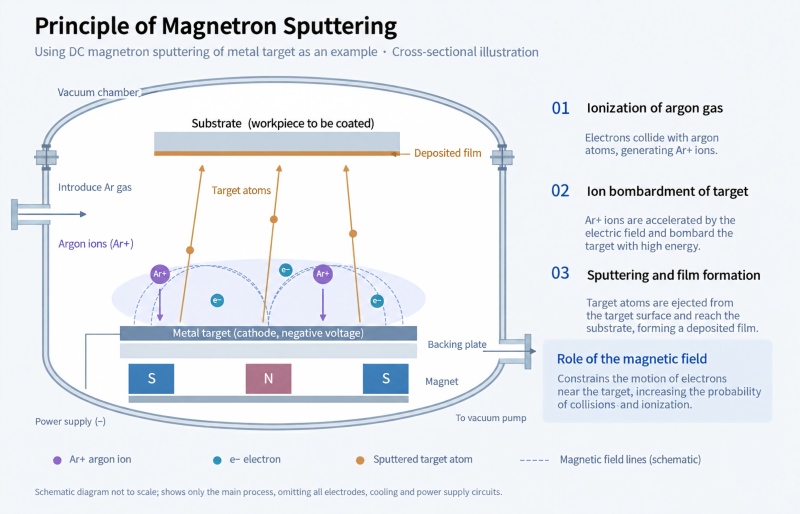

Obě strany si nakonec jako hlavní technologii zvolily magnetronové naprašování (PVD). Nanesená vrstva zajišťuje silnou přilnavost k substrátu a umožňuje přímé nanášení vrstvy měděné elektrody na keramický povrch bez organického pojiva použitého ve stříbrné pastě. Tím se eliminuje potřeba rozpouštědel a jejich souvisejícího odpařování a zároveň se odstraňuje krok spékání za vysoké teploty, což vede k čistšímu a ekologičtějšímu suchému procesu ve srovnání s konvenčním mokrým zpracováním.

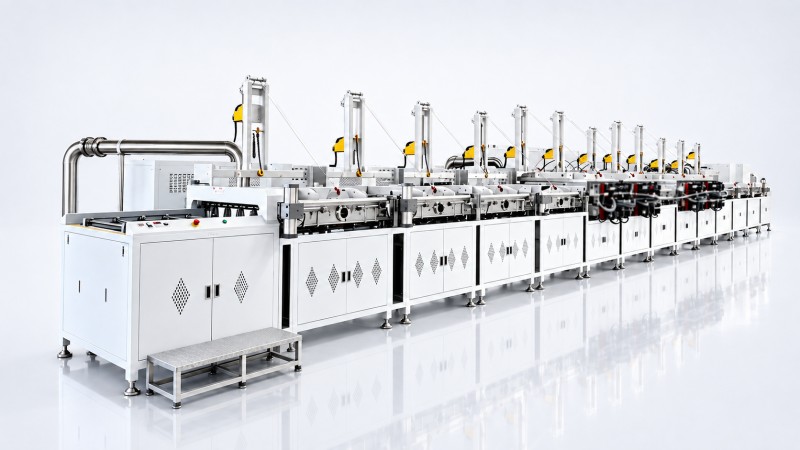

Pro zlepšení efektivity nanášení a výrobní kapacity vyvinula společnost Zhenhua oboustrannou kontinuální naprašovací výrobní linku. Jakmile keramické komponenty vstoupí do vakuového systému, lze obě strany potahovat bez ručního obracení, zatímco jednotlivé fáze procesu spojuje kontinuální přenos materiálu. Toto řešení suchého procesu nahrazuje několik kroků mokrého procesu „tisk stříbrné pasty → sušení → spékání“, čímž zjednodušuje celý procesní řetězec a zároveň zlepšuje konzistenci mezi jednotlivými dávkami a efektivitu výroby.
V roce 2012 bylo zařízení úspěšně dodáno. Od počátečních technických diskusí a vývoje procesu až po uvedení do provozu a implementaci výrobní linky trval projekt přibližně dva roky.
Dlouhodobé ověřování: 14 let nepřetržité hromadné výroby
V září 2026 je oboustranná kontinuální naprašovací linka dodaná v roce 2012 stále v provozu v závodě zákazníka a podporuje stabilní hromadnou výrobu. Řešení „nahrazení stříbra mědí“ splňuje požadavky na rovnoměrnost povlaku, automatizaci procesů a velkoobjemovou výrobu, ale zároveň významně snižuje závislost na drahém kovu stříbro a snižuje náklady na elektrodový materiál a zároveň je v souladu s požadavky na čistší a ekologičtější výrobu. Po 14 letech nepřetržitého provozu zařízení poskytlo dlouhodobé ověření procesního a technologického řešení z hlediska nákladové efektivity, kvality povlaku, spolehlivosti výroby a stability hromadné výroby.
V té době se domácí průmysl stále nacházel v raných fázích pochopení a zavádění metody výroby měděných elektrod a většina výrobců se nadále spoléhala na zpracování stříbrnou pastou. V posledních letech však rostoucí tlak na náklady ze stříbrné pasty urychlil přechod odvětví k „nahrazení stříbra mědí“, což činí naprašovací zařízení stále vyhledávanějším řešením pro výrobu keramických kondenzátorových elektrod. Stejný technický směr se vyvinul z raného progresivního průzkumu v dnešní hlavní zaměření průmyslu – s 14 lety ověření výroby mezi nimi.
Pro zákazníka byly výhody dlouhodobé. Kromě přímého snížení nákladů na materiál eliminoval výrobní systém svou citlivost na kolísání cen stříbra o 14 let dříve než většina odvětví. Zákazník také získal včasnou výhodu v oblasti dodržování environmentálních předpisů a automatizace výroby. Zatímco mnoho výrobců se teprve v posledních letech začalo potýkat s rostoucím tlakem na ceny stříbra a transformaci procesů, tento zákazník si s touto technologií udržuje stabilní výrobu již 14 let.
Tento projekt byl jednou z prvních aplikací technologie oboustranného kontinuálního naprašování pro výrobu čipových keramických kondenzátorů společností Zhenhua Vacuum. Vzhledem k domácímu průmyslovému prostředí v roce 2012 představovala jeho úspěšná inženýrská implementace časný průlom v komercializaci technologie měděných elektrod. Demonstroval progresivní přístup společnosti Zhenhua Vacuum k vývoji procesů a nasazování technologií. Díky vývoji zařízení, úspěšné dodávce a 14 letům stabilní validace hromadné výroby si projekt vybudoval silnou pozici průkopníka pro společnost Zhenhua Vacuum v aplikacích povlakování keramických kondenzátorů a zároveň poskytl cenné dlouhodobé zkušenosti pro následný vývoj zařízení, optimalizaci procesů a neustálé zlepšování.
